- - 본 시방서는 (
)공사에 사용되는 재생고무 점자블럭의 품질 및 규격 등에 적용한다.
2. 개념의
정의
- - 시각장애인용 고무점자블럭은 시각장애인이 통상의
보행상태에서 주로 발바닥이나 지팡이의 촉감
- -
으로 그 존재 및 대지의 형태를 확인 할 수 있도록 돌기를 표면에 양각시킨 블록으로서 시각장애인
- -
에게 보다 정확한 위치와 보행방향을 제시하여 안전하게 안내하기 위한 시설물이다.
3. 고무점자블럭
타일규격
- - [가] 일반
- -
본 규격서는 재생고무점자블럭에 대하여 제작 및 검사조건에 대한 사항을 규격 한다.
- - [나] 제품의 조건
- -
1) 재료의품질
- -
시각장애인용 재생고무점자블럭은 양호한 품질을 사용하여야 하므로 한국산업규격
KS M 6951의
- -
인증을 득한 제품을 사용하여야한다.
- -
2) 제품분류
- -
재생고무점자블럭은 점형, 선형 등으로 분류한다.
- -
매립형 : 규격 300mm x 300mm + 65T(Base + 돌출 점형
: 6mm, 선형 : 5mm)
- -
3) 재료
- -
- a)
고무 부분
- -
- ① 고무점자블럭
타일의 상측부분은 각 특성치를 만족하는 황색 우레탄을 주체로 하여 성형된
- -
- 가류고무 이어야
한다.
- -
- ② 시공후 변색,
탈색 및 표면크랙이 없는 재료로 된 황색 우레탄 이어야 한다.
- -
- b)
재료
- -
- ●
상 부 : 황색 우레탄
- -
- ●
하 부 : 폐타이어를 분쇄하여 얻은 칩을 사용하고 3-7m/m, 크기이어야 한다.
- -
- c)
접착제
- -
- 고무칩을
성형하는 접착제를 사용하여야 한다.
- -
- d)
관련규격
- -
- 한국산업규격
KS M 6951
- - [다] 검사조건
- -
1) 검사항목 및 요구 특성
- -
- a)
아래의 검사 항목은 한국산업규격 KS M 6518,2627의 기준에 의하여, 고무부분에 대하여
- -
- 실시하며 강도 시험은
고무일체형 부분을 포함한 완제품에 대하여 실시한다.
- -
- b)
한국산업규격 KS 시험표(재생)
시험항목
품질
2종
인장시험
인장강도 MPa(kgf/㎠)
2.45 (25) 이상
신 장 률 %
120 이상
경 도 (HS)
55 이상
노화시험
인장강도 MPa(kgf/㎠)
±20 %
신 장 률 %
* 본 표는 KSM6951 규정에 해당하는 상부층 시험
기준표임.
- -
2) 치수검사
- -
- 치수는 고무일체형에
감싸고 있는 고무 부분에 대하여 실시하며, 두께는 고무일체형 부분을
- -
- 포함하여 실시한다.
제품의 검사기준은 10,000개를 1개 Lot하고, 매 Lot마다 검사하여야하며,
- -
- 치수검사는 Lot당
3개씩 한다. 고무치수 및 외관검사의 기준은 아래와 같다.
[단위 mm]
구분
치수(mm)
허용차
가로
세로
돌출부의 높이

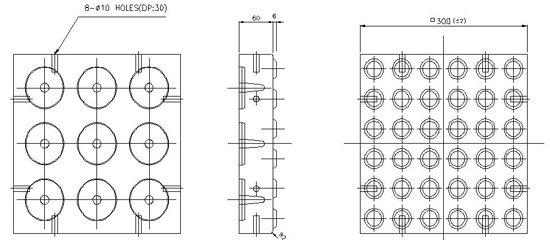

점형
300
300
6
가로 세로 : ±2
돌출부의높이 : ±1

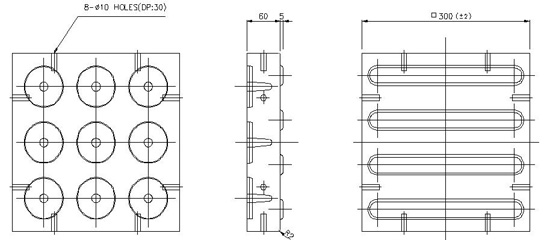

선형
300
300
5
- - [라] 재생고무 점자블록
특장점, 특징
- -
가) 특징
- -
황색 우레탄과 폐타이어칩 일체형으로 구성되어 탄성이 강하며 내마모성이 우수하여,
시각장애인
- -
들의 보행에 편리하며 인트로킹등 기존 인도 포장재와 동시에 시공이 가능한
제품임. - - (실용신안등록제0117161호)
- -
나) 제품의 기술
- -
1. 시각장애인이 아닌 일반보행자, 약시자도 쉽게 식별하여 안전에 주의할수
있는 색상을
- -
사용하였다.
- -
2. 점자블럭의 네모서리부와 상판이 바닥재와 탈착되는 것을 방지하였다.
- -
3.배면에 복사열을 최소화 할 수 있는 구멍이 있고 제품의 안착을 용이하게
할 수 있다 - -
(실용신안등록제0180320).
- -

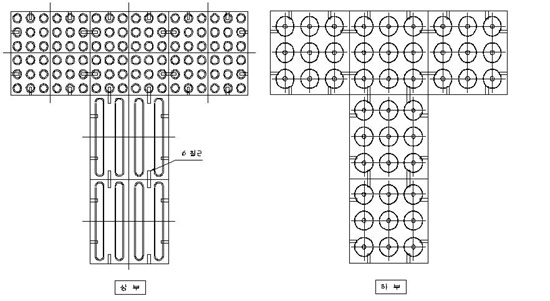

4.제품의 측면에는 뒤틀림과 꼬임을 방지 하는 클립을 조립하므로써시공제품의
꼬임과 뒤틀림을
- -
방지하여 항상 수평을 유지 할 수 있다
- -
5.제품의 각 측면에는 시공 후 제품의 뒤집힘을 방지하는 폭 40mm의
클립을 박을 수 있는 홈이
- -
파여져 있어 제품과 제품간에 클립으로 고정하여 뒤집혀 짐을 방지 할 수
있는 구조라야 한다.
- -
6.인도에 차량진입이 많은곳에 설치시 모래와 세멘트를 혼합하여 두껍게 고루편뒤
블록을 압착
- -
시공한다.
